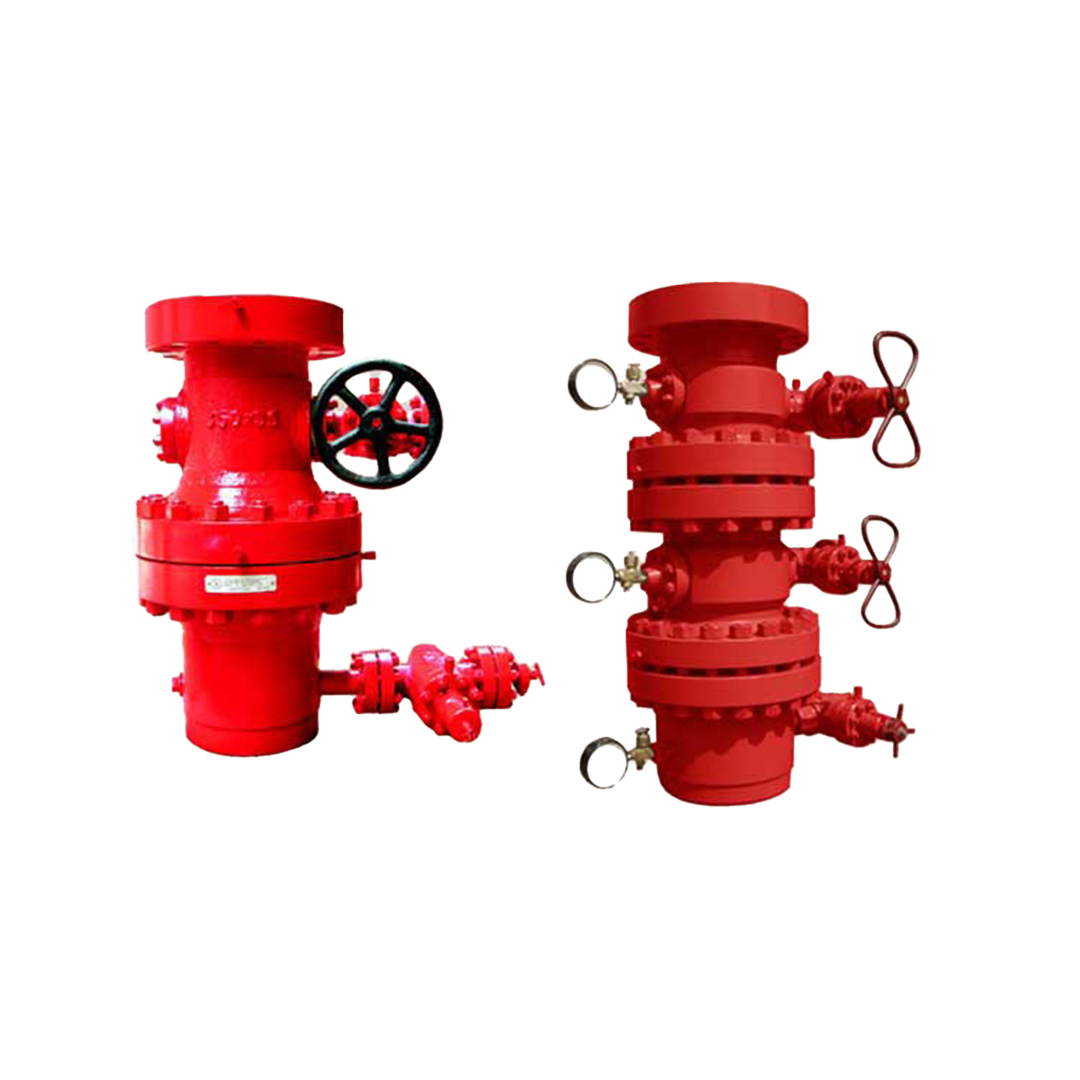

Kolon başlığı ОКК-2-21, ОКК-2-35, ОКК-2-70

Wellhead connections of type are intended for bitting of two or more casing string and pressure control in tubing-casing annulus.

Wellhead connections of OKK type are produced for pressures of 21,35 and 70 MPa.

SKU: f16b3389f8dc-1 Categories: , Tag:

Description

ОКК2-21, ОКК2-35, ОКК2-70 tipli kolon bağlaması (kolon başlığı) neft və qaz quyularının bağlanması və ara-kolon məkanında təzyiqə nəzarət üçün nəzərdə tutulmuşdur.
ОКК2 seriyalı kolon başlıqları 21, 35 və 70 MPa işçi təzyiqinə görə istehsal olunur.

Obsad kolonunun asılması klinli boru saxlayıcı vasitəsilə həyata keçirilir. ОКК-2 kolon başlıqlarının konstruk­siyası müxtəlif diametrli obsad kolonlarının kombinasiyasını tətbiq etməyə imkan verir.
Bağlayıcı cihazlar — düzaxınlı şiberlər və kranlardır.

ОКК 2 kolon başlığında kolonların sıxlaşdırılması üçün ikiqat səviyyəli öz-özünü sıxan pakerlər tətbiq olunur.

Texniki göstəricilər: Kolon başlığı ОКК-2-21, ОКК-2-35, ОКК-2-70

Şifr ОКК2-21 ОКК2-35 ОКК2-70
İşçi təzyiq, MPa 21 35 70
Nominal diametr, mm 140–426
Qabarit ölçüləri, mm 610 / 1365 / 1130 675 / 1365 / 1320 1205 / 1365 / 1400
Kütlə, kq 1090 1885 1990

Tipölçülər

ОКК2-21 seriyası

  • ОКК2-21-140-219-299

  • ОКК2-21-140-219-324

  • ОКК2-21-140-245-299

  • ОКК2-21-140-245-324

  • ОКК2-21-146-219-299

  • ОКК2-21-146-219-324

  • ОКК2-21-146-245-299

  • ОКК2-21-146-245-324

  • ОКК2-21-168-245-299

  • ОКК2-21-168-245-324

  • ОКК2-21-178-245-299

  • ОКК2-21-178-245-324

ОКК2-35 seriyası

  • ОКК2-35-140-219-299

  • ОКК2-35-140-219-324

  • ОКК2-35-140-245-299

  • ОКК2-35-140-245-324

  • ОКК2-35-146-219-299

  • ОКК2-35-146-219-324

  • ОКК2-35-146-245-299

  • ОКК2-35-146-245-324

  • ОКК2-35-168-245-299

  • ОКК2-35-168-245-324

ОКК2-70 seriyası

  • ОКК2-70-140-219-299

  • ОКК2-70-140-245-324

  • ОКК2-70-168-245-324

WELLHEAD CONNECTIONS OF OKK TYPE

Wellhead Specifications:

  • Hanger Type: Wellhead
  • Working Pressure Column Head (MPa): (Not specified)
  • Nominal Diameter of Column Pipes for the QOST 632 (mm):
    • For the pipe with a head column closed with threading: Ø299, Ø324, or Ø340
    • For the pipe in which an upper head of column drops (frame with wellhead): Ø168
    • For the pipe in which a lower head of column drops (frame with wellhead): Ø245
  • Temperature (°C):
    • Working conditions or well production: Till +120°C
    • Environment: from −45°C to negative 40°C
  • Sign of Frame Flanges for QOST 28919 at the Column Head:
    • At the upper column head: 280×35 and 350×35
    • At the lower column head: 350×35
  • Overall Dimensions (mm):
    • Length: 1246
    • Width: 675
    • Height: 1305
  • Mass (kg):
    • Assembled: 1675
    • Complete set: 1740
